MRM Switch Glass
zatmavovací folie na skla do interiéru
MRM SwitchGlass folie

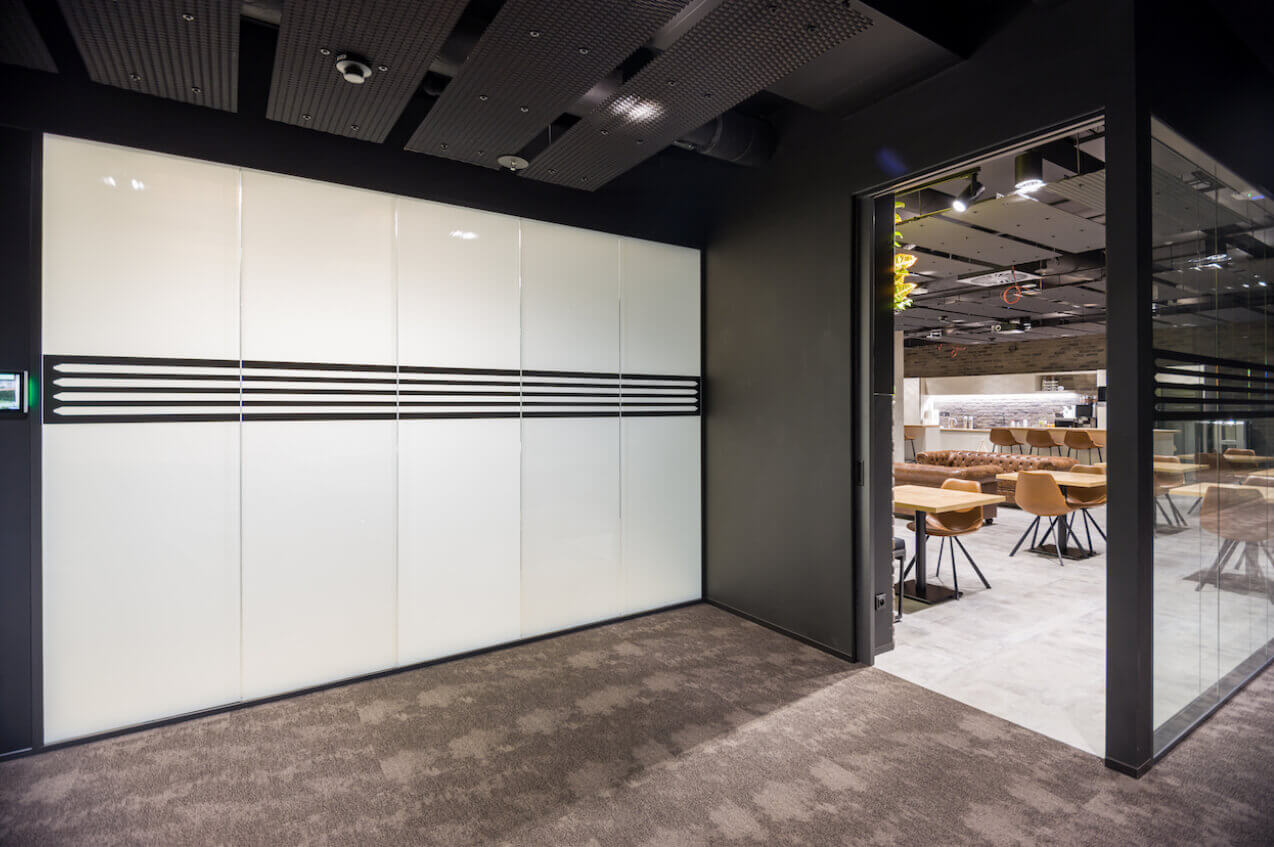

Switch Glass fólie, známé také jako chytré fólie nebo PDLC fólie, jsou speciální vrstvené fólie, které umožňují změnu průhlednosti skla. Fungují na principu tekutých krystalů rozptýlených v polymerní vrstvě – při vypnutém napětí jsou neuspořádané a sklo je matné, při zapnutí elektrického proudu se zarovnají a sklo se stane průhledným. Tyto fólie se používají například v kancelářích, nemocnicích nebo domácnostech jako moderní alternativa žaluzií a závěsů, umožňující okamžitou změnu soukromí stiskem tlačítka.
Parametry
65V a 110V ransparentní spínatelná PDLC folie
-
Transmittance (propustnost): 89%
-
Haze (mat/zamlžení) 2-3%
-
View angle (úhel pohledu) 165°
-
Voltage (napětí) 65V
-
Tloušťka 0,28mm
-
Spotřeba el. energie na m² 3,7W
-
Provozní teploty -20° – 80°
-
Čas přepnutí 400 – 600 milisekund
-
Životnost 100 000h (20 let)
-
Počet cyklů (zap/vyp) cca 20 milionů
Odstíny
Instalace
V cenové nabídce je ceněná PDLC folie, která se aplikuje na již hotová skla v interiéru. Tato varianta není vhodná do prostor se zvýšenou vlhkostí.
Pracovníci instalující PDLC folie nemanipulují se skly a neinstalují je do připravených profilů, je tedy nutná součinnost dodavatele prosklených příček.
Pro aplikaci folie musí být 100% bezprašné prostředí! Specifikace bezprašného prostředí: uzavřená místnost bez pohybu jiných osob než osob instalujících PDLC folie, dokončený interiér s finální podlahovou krytinou, stropy, výmalbou atd.
Veškerá kabeláž nutná k zapojení PDLC folií a trafa musí být nainstalována před začátkem lepení. Součástí dodávky je pouze připojení folie na trafo.
Pokud bude před začátkem instalace zřejmé, že není zajištěno bezprašné prostředí, vyhrazujeme si právo na přesun termínu až do doby, než bude takové prostředí garantováno.
Součástí každé dodávky je dálkový ovladač, ne však vypínač na stěně (vypínač je dodán pouze za předpokladu, že tak bylo domluveno s klientem a zajistil si přípravu a napojení vypínače do rozvaděče).
Folie nesmí přijít do styku s vodou. Skla po aplikaci folie nelze mýt vodou nebo aplikovat polep mokrým procesem!
Zapojení
Pro správné fungování PDLC fólie je nutné zajistit vhodné elektrické připojení, které zahrnuje napájení, ovládání a propojení fólie s měděným vodivým páskem. Zapojení se skládá z několika hlavních prvků, které spolu tvoří funkční celek a umožňují bezpečný provoz fólie dle požadovaných parametrů.
Schéma zapojení
Pro správnou instalaci PDLC fólie je nutné zvolit odpovídající elektrické kabely a zajistit správné napájení. Napájecí kabel CYKY 3×1,5J vede z rozvaděče do Smart trafa, které je navrženo pro vstupní napětí 110/230 VAC a poskytuje výstupní napětí v hodnotách 45, 48 nebo 65 VAC podle varianty fólie (5, 10 nebo 20 m²). Ze Smart trafa je následně veden kabel CYSY 2×1,5 k samotné PDLC fólii, která je opatřena vodivým měděným páskem šířky 5 mm umístěným po její délce. Dále může být zapojeno ovládání pomocí vypínače, který je propojen se Smart trafem kabelem CYKY 3×1,5O, nebo lze fólii spínat dálkovým ovladačem.
Umístění měděného vodivého pásku
Měděný vodivý pásek zajišťuje rovnoměrné napětí po celé ploše fólie a jeho umístění se volí podle rozměrů fólie. Standardně je pásek umístěn na jedné straně, ale u fólií s délkou přesahující 2,5 m je nutné připojit vodivý pásek na obou koncích. Možnosti umístění pásku zahrnují jednu krátkou stranu, jednu dlouhou stranu, obě krátké strany nebo obě dlouhé strany. Správná instalace a zapojení všech komponentů zajišťují optimální funkčnost a efektivní ovládání PDLC fólie.
Údržba
Čištění a následná péče
Jakmile je instalována stmívatelná PDLC fólie, měl by dodavatel zasklení zajistit, aby byly fólie chráněny před možným poškozením způsobeným stavebními postupy jiných řemesel. Zvláštní péče musí být věnována při počátečním čištění, čištění během průběhu stavby nebo při silném znečištění povrchu fólie, aby se zabránilo poškození způsobenému abrazivními kontaminanty.
Odstranění abrazivních kontaminantů
- V případě, že povrchy fólie budou silně kontaminovány abrazivními částicemi, měl by být povrch fólie nejprve vyfoukána nízkotlakým stlačeným vzduchem nebo elektrickým kompresorem, aby se odstranilo co nejvíce kontaminantů.
- Zbývající povrchové nečistoty by měly být odstraněny jemným poklepáním na povrch fólie a následně měkkým, suchým hadříkem z mikrovlákna. Je třeba dbát na to, aby abrazivní materiály nebyly zachyceny v hadříku a přetaženy přes povrch fólie, protože může dojít k poškrábání povrchu.
Roční kontroly
Kontrola kabeláže a rámování
- Doporučujeme pravidelnou roční údržbu a kontrolu, zda jsou všechny kabeláže v dobrém stavu, materiály rámování nejsou poškozené a že transformátor a spínač jsou v dobrém stavu.
Čištění
- Všechny produkty s PDLC fólií musí být čištěny měkkými, suchými hadříky.
- Upozorňujeme, že plastový povrch fólie může být poškrábán, pokud nejsou dodrženy pokyny pro péči a čištění.
- PDLC folie nesmí přijít do styku s vodou. Nikdy nečistěte instalované folie vlhkým hadrem a vodou nebo jinou technikou používanou při mokrém čištění oken. Toto způsobí neopravitelné poškození produktu a anuluje záruku.
- Na sklo s PDLC folií také není možné aplikovat další polep mokrým procesem.
- Lokální čištění folie je možné pouze za pomoci přípravku Mepik – čistič skel a zrcadel, ale přípravek nesmí být aplikován v takovém množství, aby přišel do styku s vodivým páskem a drátky na okrajích folie.
